As válvulas solenóide são responsáveis por abrir e fechar o fluxo de líquidos ou gases automaticamente em sistemas industriais, garantindo precisão, rapidez e segurança no controle de processos. Elas funcionam por meio de um acionamento eletromagnético que permite respostas instantâneas, sendo essenciais em automação, dosagem, controle de pressão e sistemas hidráulicos e pneumáticos.
No setor industrial moderno, o controle de fluxo é essencial para garantir a eficiência e a segurança de processos complexos. Uma das tecnologias mais utilizadas para controlar a passagem de fluidos e gases em sistemas industriais é a válvula solenóide.
Este componente eletromagnético desempenha um papel de extrema importância na automação de máquinas e processos, pois oferece precisão, velocidade e confiabilidade.
Separamos este artigo para você entender melhor o funcionamento, a importância e as diversas aplicações da válvula solenóide na indústria. Conheça também a experiência e os produtos oferecidos pela Samson, referência no segmento!
O que é uma válvula solenóide?

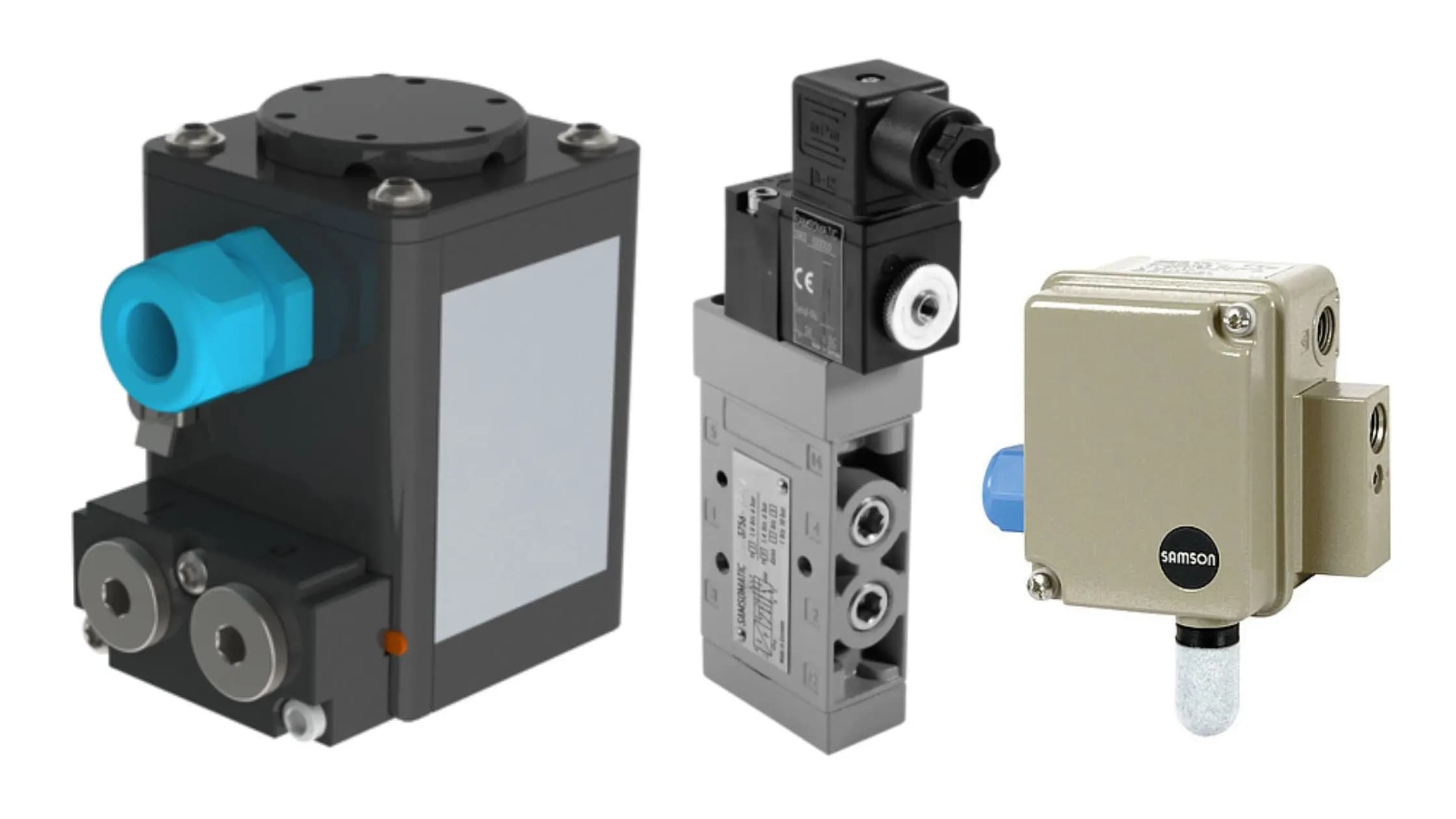

A válvula solenóide é um dispositivo eletromecânico que tem a função de controlar o fluxo de líquidos e gases dentro de sistemas hidráulicos e pneumáticos.
Ela é composta por uma bobina enrolada em torno de um núcleo metálico, que, quando energizada, gera um campo magnético. Esse campo exerce força sobre um êmbolo ou diafragma, movendo-o para abrir ou fechar a válvula, permitindo ou bloqueando a passagem do fluido.
Este tipo de válvula é amplamente utilizado em sistemas de automação, onde a rapidez e a precisão no controle de fluxo são fundamentais.
Ao ser ativada por um sinal elétrico, a válvula solenóide proporciona uma resposta quase instantânea, facilitando o controle de processos industriais de forma eficiente.
Como funciona a válvula solenóide?
O funcionamento de uma válvula solenóide acontece quando a corrente elétrica passa pela bobina, ela gera um campo magnético que atrai ou repele o núcleo metálico dentro da válvula. Esse movimento do núcleo aciona o êmbolo ou diafragma da válvula, alterando sua posição e, dessa forma, controlando o fluxo de fluido.
Além disso, a válvula solenóide pode ser de ação direta ou indireta. Em válvulas de ação direta, a força do campo magnético é suficiente para movimentar diretamente o êmbolo, enquanto em válvulas de ação indireta, a energia gerada pelo solenóide controla um piloto que, por sua vez, aciona a válvula principal.
Dessa forma, a válvula solenóide é considerada servo-operada, pois depende de um sinal externo (elétrico) para ser ativada, ao contrário das válvulas reguladoras auto-operadas, que funcionam de forma autônoma, baseando-se nas condições de pressão do próprio processo.
Se a bonina queimar há como atuar a válvula solenóide?
Em geral, se a válvula solenóide for de ação direta e ocorrer a queima da bobina, não existe a opção de atuar de forma manual. Porém, se for uma válvula servo-operada, ela é composta por um atuador manual, possibilitando o uso em situações de emergência.
O que acontece quando a válvula solenoide está com defeito?
Quando a válvula solenoide apresenta defeito, o sistema pode sofrer com falhas de abertura ou fechamento, resultando em bloqueio total do fluido ou em passagem contínua sem controle.
Esses problemas comprometem diretamente o desempenho da instalação, podendo causar sobrepressão, vazamentos ou interrupções inesperadas no processo.
Os principais sinais de que uma válvula solenóide está falhando incluem comportamentos que afetam diretamente a abertura, fechamento e estabilidade do fluxo no sistema.
Entre os indícios mais comuns estão:
- Ruídos anormais durante a ativação;
- Aquecimento excessivo da bobina;
- Demora na resposta ao sinal elétrico;
- Vazamentos ou fluxo contínuo mesmo quando deveria estar fechada;
- Falhas intermitentes de acionamento;
- Vibração ou trepidação no corpo da válvula;
- Acúmulo de sujeira que impede o movimento do êmbolo;
- Queda no desempenho geral do sistema, como perda de pressão ou travamentos.
Ou seja, entre os principais sinais de falha da válvula selenoide estão superaquecimento da bobina, ruídos anormais e resposta lenta à ativação elétrica, indicativos que a válvula não está funcionando corretamente e precisa de manutenção ou substituição.
Qual a posição correta da válvula solenoide?
A posição correta da válvula solenoide depende do projeto do sistema e da indicação do fabricante, mas geralmente deve ser instalada seguindo o sentido do fluxo indicado no corpo da válvula.
Montá-la de forma inadequada pode causar restrições na passagem do fluido, desgaste prematuro dos componentes internos e até falhas no acionamento.
Além disso, é fundamental garantir que a válvula seja posicionada em local de fácil acesso para inspeção e manutenção, preservando sua eficiência e prolongando sua vida útil no processo industrial.
Qual é a importância da válvula solenóide no controle de fluxo industrial?
A válvula solenóide desempenha um papel fundamental na indústria, principalmente em sistemas automatizados, devido a sua capacidade de abrir e fechar rapidamente em resposta a sinais elétricos.
Isso é indispensável em diversas aplicações, como o controle de pressão, dosagem de líquidos e gases, e direção de fluidos em sistemas hidráulicos e pneumáticos.
Ao operar em ciclos rápidos, essa válvula garante a exatidão necessária para o controle de processos industriais complexos, ajudando a otimizar a produção e reduzir desperdícios. Além disso, sua capacidade de operar em ambientes com fluidos agressivos faz dela uma solução confiável para muitas indústrias.
Elas também são frequentemente conectadas a controladores lógicos programáveis (PLCs), o que permite a automação total do processo, diminuindo a necessidade de intervenção humana e aumentando a eficiência operacional.
Tipos de válvula solenoide
Existem diferentes tipos de válvulas solenóides, adaptadas a diversas necessidades industriais. Os principais tipos são:
- válvula solenóide de 2 vias — utilizada para abrir ou fechar o fluxo de fluido, sendo a mais comum em sistemas simples de controle;
- válvula solenóide de 3 vias — ideal para desvio ou convergência de fluxos, permitindo controlar a direção do fluido;
- válvula solenóide de 4 e 5 vias — essenciais para operações que envolvem cilindros e atuadores de dupla ação, comuns em sistemas mais complexos.
Além disso, as válvulas solenóides podem ser projetadas para suportar diferentes pressões e temperaturas, além de serem fabricadas em materiais resistentes a ambientes corrosivos ou explosivos, o que as torna versáteis a qualquer tipo de processo industrial.
Onde as válvulas solenóides são aplicadas na indústria?
A válvula solenóide costuma ser muito utilizada nos seguintes setores:
Indústria automobilística
As válvulas solenóides desempenham um papel essencial no controle de sistemas pneumáticos em linhas de montagem automobilística, ajudando a controlar o movimento de peças e garantir a eficiência na produção de veículos.
Indústria alimentícia e farmacêutica
Em processos de dosagem e controle de fluidos, como líquidos e gases, as válvulas solenóides são essenciais para garantir a precisão e a segurança. Elas controlam sistemas de dosagem automática, como na produção de alimentos e medicamentos.
Indústria petroquímica e de energia
As válvulas solenóides são usadas para controlar o fluxo de gás, petróleo e produtos químicos em sistemas de transporte e refinamento.
Elas também são aplicadas em sistemas de alívio de pressão e controle de válvulas de segurança em instalações industriais.
Sistemas HVAC
Em sistemas de aquecimento, ventilação e ar-condicionado, as válvulas solenóides controlam o fluxo de refrigerante e ar, garantindo desempenho energético e térmico.
Sistemas de segurança industrial
As válvulas solenóides também são utilizadas em sistemas de segurança, como sistemas de incêndio e controle de alarmes, ajudando a garantir o funcionamento de dispositivos críticos.
Equipamentos pesados e sistemas hidráulicos
Máquinas de construção, prensas industriais e sistemas de direção de veículos pesados dependem de válvulas solenóides para direcionar o fluxo de fluidos, como óleo, em sistemas hidráulicos.
Perguntas frequentes: válvulas solenoides
Qual a vida útil de uma válvula solenóide?
Depende do modelo e aplicação das válvulas solenoides, mas pode variar entre 1 a 5 milhões de ciclos em aplicações industriais.
Válvula solenóide pode trabalhar continuamente energizada?
Sim, desde que seja projetada para serviço contínuo (duty cycle 100%).
Qual a diferença entre válvulas solenóides e válvula reguladora?
As válvulas solenóides abrem ou fecham por comando elétrico, enquanto as reguladoras controlam automaticamente conforme pressão do processo.
Como saber se a bobina queimou?
Sinais incluem ausência de clique ao energizar, aquecimento excessivo ou medição de resistência elétrica aberta.
Perguntas frequentes sobre válvula de solenóide
1. Como escolher a válvula de solenóide ideal para minha aplicação?
A escolha depende do tipo de fluido (líquido ou gás), pressão do sistema, temperatura de operação, tensão elétrica disponível e tipo de acionamento (normalmente aberta ou fechada). Também é importante considerar o material da válvula e a compatibilidade com o ambiente industrial.
2. Qual a diferença entre válvula de solenóide normalmente aberta e normalmente fechada?
A válvula normalmente fechada permanece bloqueando o fluxo quando não está energizada, abrindo apenas ao receber sinal elétrico. Já a normalmente aberta permite a passagem do fluido sem energia e fecha quando acionada.
3. Quais são as principais causas de falha em válvulas solenóide?
As falhas mais comuns incluem sujeira no sistema, queima da bobina, tensão elétrica inadequada, desgaste do êmbolo e instalação incorreta. A manutenção preventiva ajuda a evitar esses problemas.
4. Válvula de solenóide pode ser usada com qualquer tipo de fluido?
Não. É necessário verificar a compatibilidade química do fluido com os materiais da válvula. Alguns líquidos corrosivos ou com partículas podem exigir modelos específicos ou filtros adicionais.
A Samson é referência em válvulas solenóides
Quando se trata de soluções de alta qualidade para controle de fluxo industrial, a Samson é uma referência global.
Com mais de 100 anos de experiência no setor, a empresa se destaca por fornecer válvulas solenóides de alto desempenho, além de vários modelos de válvulas de controle e atuadores, integrados para atender a todas as necessidades da indústria moderna.
A Samson oferece não só válvulas de controle, como também sistemas completos:
- posicionadores de válvulas;
- válvulas com diagnóstico para manutenção preditiva;
- válvulas de controle SIL;
- entre outros acessórios como chaves limitadoras.
Todos esses produtos são projetados para garantir a máxima confiabilidade e eficiência em sistemas de automação industrial.
Com nossa longa trajetória de inovação e qualidade, a Samson é o seu parceiro ideal para soluções completas e modernas em controle de fluxos industriais. Confira agora nosso catálogo de válvulas solenóides!
