Essencial em diversos setores industriais, a válvula de controle de pressão é projetada para manter a pressão de um sistema dentro dos limites estabelecidos, contribuindo para a segurança dos equipamentos, a estabilidade operacional e a eficiência dos processos.
Sua aplicação é ampla e inclui diferentes sistemas de tubulação e operações industriais, nos quais o controle adequado dessa variável é fundamental para preservar a estabilidade e o desempenho da produção.
Neste artigo, você vai entender o que é uma válvula controladora de pressão, como ela funciona, suas principais funções, características, aplicações e vantagens para a indústria.
O que é uma válvula de controle de pressão?
A válvula de controle de pressão é um dispositivo utilizado para regular a pressão de líquidos, gases e vapores em sistemas industriais. Dependendo de sua configuração e do ponto de instalação, pode atuar para reduzir a pressão a jusante, controlar a pressão a montante ou manter determinada condição de operação dentro dos valores estabelecidos para o processo.
As válvulas destinadas ao controle de pressão podem apresentar diferentes princípios de funcionamento, materiais, diâmetros, conexões e faixas de operação. A seleção deve considerar as características do fluido, as pressões envolvidas, a vazão, a temperatura e os requisitos de controle de cada aplicação.
Confira mais sobre a válvula borboleta
Como funciona a válvula controladora de pressão?

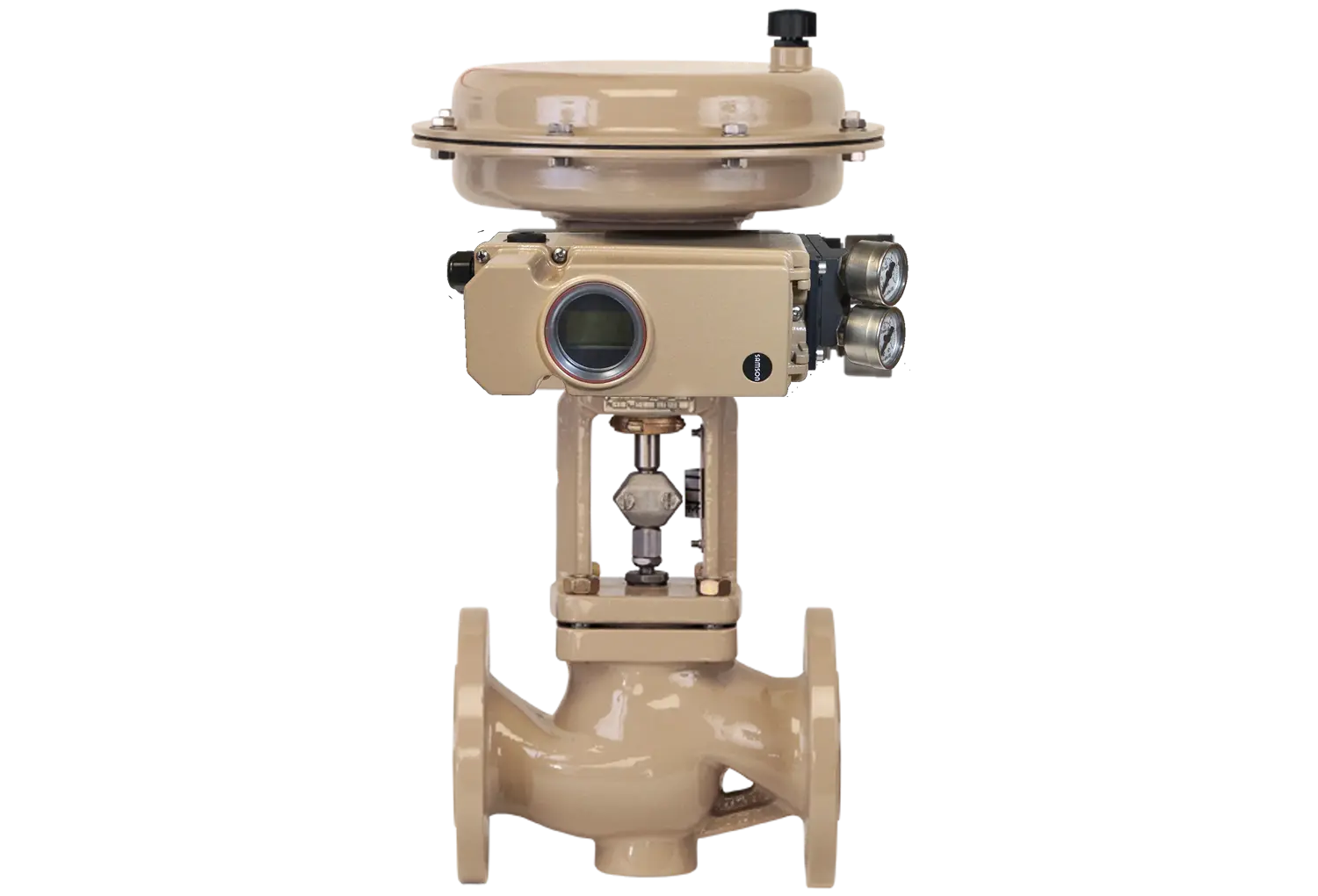

O funcionamento de uma válvula controladora de pressão depende da arquitetura adotada. Em sistemas com controle externo, sensores ou transmissores acompanham a variável do processo e um controlador envia um sinal ao atuador elétrico ou pneumático da válvula. O atuador transforma esse comando em movimento mecânico para alterar a posição do elemento de controle.
Na extremidade inferior da haste encontra-se o obturador, responsável por variar a área pela qual o fluido passa pela válvula. Assim, por meio da alteração da abertura da válvula, é possível manipular a vazão para que os parâmetros predeterminados do processo sejam atendidos.
Esse conjunto de controlador, atuador e válvula permite realizar ajustes de forma contínua, contribuindo para maior estabilidade e precisão no controle do processo.
Há também as válvulas reguladoras auto-operadas. Nesse caso, a própria energia do fluido é utilizada para detectar alterações de pressão e modificar a abertura da válvula, sem necessidade de uma fonte auxiliar de energia elétrica ou pneumática. Essa configuração pode ser empregada, por exemplo, para redução de pressão ou controle de pressão a montante.
Quais são os principais tipos de válvula controladora de pressão?
A função necessária no processo ajuda a determinar qual configuração deve ser utilizada. Entre as principais possibilidades estão:
- Válvula redutora de pressão: mantém a pressão a jusante em um valor definido, mesmo diante de determinadas alterações na pressão de entrada ou na demanda;
- Válvula de excesso de pressão ou contrapressão: controla a pressão a montante e atua quando ela tende a ultrapassar o valor estabelecido;
- Válvula de controle com atuação externa: utiliza um atuador e recebe comandos de um sistema de controle para ajustar sua abertura;
- Regulador auto-operado: responde diretamente às condições de pressão do processo utilizando a própria energia do fluido.
Essas configurações não devem ser escolhidas apenas pelo formato do corpo da válvula. É necessário considerar qual pressão deve ser controlada, as condições do processo e a arquitetura de automação disponível.
Principais aplicações da valvula controladora de pressão
A válvula controladora de pressão pode ser aplicada principalmente no controle contínuo e automático de processos industriais, além de ser muito utilizada em processamento de alimentos e em diferentes sistemas de distribuição e transferência de fluidos.
A válvula de controle de pressão também tem aplicação em:
- Controle e redução de pressão em linhas industriais;
- Indústrias petroquímicas e químicas;
- Sistemas de AVAC (aquecimento, ventilação e ar-condicionado);
- Sistema de refrigeração;
- Indústria de celulose e papel;
- Processos de esgoto e água;
- Sistemas de vapor e distribuição de energia térmica;
- Processos que exigem controle de pressão a montante ou a jusante.
Conheça nossas válvulas reguladoras auto-operadas
Funções da válvula de controle de pressão
A principal função da válvula controladora de pressão é manter a pressão do sistema dentro dos parâmetros adequados para cada operação. Esse controle contribui para a estabilidade do processo e pode ser aplicado a diferentes tipos de fluidos, como gás, óleo, vapor, água e ar.
Além de controlar a pressão, algumas válvulas também podem atuar na redução da pressão em pontos específicos do circuito, de acordo com as necessidades da aplicação. Outras configurações podem manter a pressão a montante, protegendo o processo contra condições que ultrapassem o valor ajustado.
Essas funções fazem com que a válvula controladora de pressão contribua para a segurança, a estabilidade e a qualidade das operações industriais, especialmente em processos sujeitos a variações de carga ou demanda.
A forma como a válvula atua também depende do ponto em que ela é instalada no sistema. A posição escolhida pode determinar qual função será desempenhada e quais parâmetros deverão ser controlados.
Uma válvula redutora instalada em uma linha, por exemplo, pode manter a pressão desejada a jusante. Já uma válvula destinada ao controle de contrapressão atua sobre a pressão a montante.
Por isso, a escolha do equipamento e de seu ponto de instalação deve considerar as características e as necessidades específicas de cada sistema.
Confira também sobre as válvulas de 3 vias | Válvulas limitadoras de pressão
Características da válvula de controle de pressão
As características de uma válvula controladora de pressão variam conforme o princípio de funcionamento, o tipo de fluido e as condições da instalação. Por isso, o equipamento pode ser construído com diferentes materiais, conexões, elementos internos e formas de acionamento.
Entre os principais aspectos que devem ser observados estão:
- Faixa de pressão: deve ser compatível com as pressões de entrada, saída e ajuste previstas para o processo;
- Capacidade de vazão: precisa atender à demanda do sistema sem comprometer a estabilidade do controle;
- Materiais construtivos: devem ser compatíveis com o fluido, a temperatura e as condições ambientais;
- Tipo de conexão: pode variar conforme tubulação, dimensão e padrão utilizado na planta;
- Princípio de atuação: pode envolver controle externo com atuador ou funcionamento auto-operado;
- Faixa de regulagem: define os valores de pressão que podem ser ajustados para determinada configuração.
Essas características precisam ser avaliadas em conjunto, pois o desempenho da válvula depende da compatibilidade entre o equipamento e as condições reais de operação.
Qual é a diferença entre válvula controladora de pressão auto-operada e válvula com controle externo?
Embora ambas possam desempenhar funções relacionadas ao controle de pressão, a forma de atuação é diferente.
Na válvula com controle externo, a variável é normalmente medida por instrumentação e processada por um controlador. A partir dessa informação, um sinal é enviado ao atuador, que modifica a abertura da válvula. Esse tipo de arquitetura facilita a integração a sistemas de automação e permite estratégias de controle mais complexas.
Já a válvula reguladora auto-operada utiliza a própria pressão do processo para gerar a força necessária ao controle. Dessa forma, pode funcionar sem alimentação elétrica ou pneumática auxiliar.
A escolha entre essas soluções depende do nível de automação necessário, da dinâmica do processo, da precisão requerida e das condições disponíveis na instalação.
Vantagens de utilizar as válvulas de controle de pressão
A utilização de válvulas controladoras de pressão contribui para a estabilidade, a eficiência e a segurança das operações industriais. Entre os principais benefícios estão:
- Condições ideais de operação: ajudam a manter a pressão dentro dos níveis estabelecidos, reduzindo variações que podem afetar o desempenho do processo;
- Controle indireto da temperatura: a regulação adequada da pressão pode contribuir para manter as condições térmicas necessárias em determinadas aplicações;
- Maior qualidade do produto: a manutenção da pressão em níveis específicos favorece a precisão e a estabilidade dos processos produtivos;
- Redução do consumo energético: em sistemas que operam sob demanda de fluidos, como bombas, o controle adequado pode contribuir para um uso mais eficiente da energia;
- Maior segurança operacional: ajudam a mitigar acidentes e danos provocados pelo excesso de pressão em equipamentos e mecanismos.
Como escolher uma válvula controladora de pressão?
A seleção deve partir das condições reais da aplicação. Escolher uma válvula apenas pelo diâmetro da tubulação ou pela pressão nominal pode resultar em desempenho inadequado.
Entre os principais dados que devem ser avaliados estão:
- Pressão de entrada;
- Pressão necessária a jusante ou a montante;
- Vazão mínima, normal e máxima;
- Tipo e propriedades do fluido;
- Temperatura de operação;
- Diâmetro e características da tubulação;
- Materiais compatíveis com o processo;
- Faixa de regulagem necessária;
- Necessidade de controle externo ou atuação auto-operada;
- Requisitos de conexão, manutenção e automação.
O dimensionamento correto permite que a válvula trabalhe em uma faixa adequada de abertura e responda de maneira estável às alterações do processo.
Como saber se a válvula controladora de pressão está ruim?
Para identificar se uma válvula de controle de pressão está apresentando falhas, é importante observar sinais de instabilidade no processo, como variações inesperadas na pressão, ruídos incomuns durante a operação ou dificuldade em manter os parâmetros definidos.
Também podem surgir vazamentos ou respostas mais lentas às mudanças de carga do sistema, comprometendo a eficiência e a segurança da instalação.
Quando esses sintomas aparecem, a inspeção imediata da válvula de controle de pressão se torna necessária para evitar falhas mais graves e garantir a continuidade da operação.
Dependendo do tipo de equipamento, a investigação pode envolver a verificação de sede e obturador, membrana, mola, atuador, vedações, linhas de impulso e demais componentes responsáveis pela regulagem.
Confira também: válvulas criogênicas | O que é skid
Conheça a válvula de controle de pressão da SAMSON
A escolha da válvula de controle de pressão adequada depende das características do processo e da arquitetura de controle necessária. Por isso, o portfólio reúne tanto válvulas de controle que podem ser combinadas a atuadores e posicionadores quanto válvulas reguladoras auto-operadas destinadas a funções específicas de pressão.
A SAMSON possui soluções com diferentes construções, incluindo válvulas globo, válvulas de esfera, válvulas diafragma e válvulas borboleta.
Os modelos estão disponíveis em diferentes tamanhos e classes de pressão e contam com guarnições intercambiáveis. Além disso, diversos modelos podem receber atuadores elétricos ou pneumáticos, ampliando as possibilidades de aplicação e automação dos processos.
Para aplicações que não exigem energia auxiliar, as válvulas reguladoras auto-operadas permitem controlar pressão a montante ou a jusante utilizando as próprias condições do fluido. A seleção entre as diferentes tecnologias deve considerar a função requerida, as características do processo e o nível de integração com a automação da planta.
Com soluções desenvolvidas para diferentes condições operacionais, a SAMSON oferece equipamentos que podem contribuir para maior precisão, segurança e eficiência nos sistemas industriais.
Navegue pelo site da SAMSON e conheça nossas válvulas de controle!
Confira também:
- Válvula solenóide e válvulas para embarcações
- Válvulas redutoras de pressão
- Controle de pressão industrial
- Skid industrial
- Como calcular o coeficiente de variação
- Válvula criogênica
- Válvula agulha
- Válvulas industriais
- Como funciona o controle de pressão industrial
- Válvulas de vapor
FAQ: Perguntas frequentes sobre válvula controladora de pressão
Veja as dúvidas mais comuns sobre a válvula controladora de pressão:
1. Para que serve uma válvula controladora de pressão?
A válvula controladora de pressão serve para regular e manter a pressão de um sistema dentro dos parâmetros definidos para cada processo. Ela pode atuar em diferentes fluidos, como água, vapor, óleo, gás e ar, contribuindo para a estabilidade, a eficiência e a segurança da operação.
2. Como escolher uma válvula controladora de pressão?
A escolha depende das condições de cada aplicação. É importante avaliar fatores como pressão e temperatura de operação, tipo e características do fluido, vazão, material da válvula, conexões, faixa de controle e tipo de acionamento. O dimensionamento adequado também é essencial para garantir o desempenho esperado.
3. Qual a diferença entre válvula de controle e válvula reguladora de pressão auto-operada?
A válvula de controle normalmente utiliza um atuador e recebe comandos de um sistema de controle para ajustar sua abertura e regular uma variável do processo. Já a válvula reguladora de pressão auto-operada utiliza a própria energia do fluido para responder às alterações de pressão, podendo operar sem uma fonte auxiliar de energia elétrica ou pneumática.
4. Qual a diferença entre válvula redutora e válvula de excesso de pressão?
A válvula redutora é utilizada para manter a pressão a jusante em um valor estabelecido. Já a válvula de excesso de pressão ou contrapressão atua sobre a pressão a montante, abrindo ou modulando conforme necessário para manter o valor definido para o processo.
5. Uma válvula controladora de pressão precisa de energia elétrica ou pneumática?
Nem sempre. Válvulas com controle externo podem utilizar atuadores pneumáticos ou elétricos e receber sinais de um controlador. Já as válvulas reguladoras auto-operadas utilizam a própria energia do fluido para executar a regulagem. A escolha depende das características e das necessidades de cada aplicação.
