As válvulas de controle desempenham um papel fundamental na automação de processos industriais, sendo responsáveis por regular variáveis como pressão, vazão e temperatura com alta precisão. Esses dispositivos são essenciais para garantir eficiência operacional, segurança e estabilidade em sistemas que operam com fluidos, especialmente em ambientes de alta exigência técnica.

Além da precisão no controle de processos, as válvulas de controle também contribuem para reduzir desperdícios, aumentar a disponibilidade operacional e melhorar o desempenho de plantas industriais dos mais diversos segmentos.

Nesse contexto, entender o que são, os diferentes tipos de válvulas de controle, seu funcionamento e suas aplicações é essencial para selecionar a solução mais adequada para cada processo.

O que são válvulas de controle?

As válvulas de controle são dispositivos utilizados para regular automaticamente o fluxo de fluidos em sistemas industriais, ajustando variáveis como pressão, vazão e temperatura conforme as necessidades do processo.

Presentes em diferentes segmentos da indústria, esses equipamentos são componentes essenciais de sistemas de automação e controle de processos. Sua principal função é manter as variáveis operacionais dentro dos parâmetros estabelecidos, contribuindo para maior estabilidade, eficiência e segurança das operações.

Como funcionam as válvulas de controle?

As válvulas de controle regulam o fluxo de fluidos (líquidos ou gases) em processos industriais. Elas atuam ajustando automaticamente a abertura do obturador interno, conforme o sinal recebido de um controlador, permitindo maior ou menor passagem de fluido.

O sinal de controle pode ser pneumático, elétrico ou eletro-hidráulico, e é processado pelo atuador da válvula, que realiza o movimento necessário para atingir o ponto de ajuste desejado.

Durante a operação, a válvula responde continuamente às variações do processo, realizando ajustes automáticos para manter as variáveis controladas dentro dos limites estabelecidos. Esse funcionamento permite compensar oscilações na pressão, vazão ou temperatura sem comprometer a estabilidade do sistema.

Dessa forma, essas válvulas garantem precisão e estabilidade nos sistemas de controle de processo, mesmo sob condições severas de operação.

Dessa forma, essas válvulas garantem precisão e estabilidade nos sistemas de controle de processo, mesmo sob condições severas de operação.

Quais são as principais funções das válvulas de controle?

As válvulas de controle desempenham diversas funções nos sistemas industriais, visando a segurança e eficiência das operações.

Regulação de pressão: mantêm a pressão dentro dos limites desejados, evitando sobrecargas ou quedas indesejadas;

Controle de vazão: ajustam a quantidade de fluido que passa pelo sistema, otimizando o desempenho do processo;

Controle de temperatura: em conjunto com sensores e controladores, ajudam a estabilizar a temperatura em processos térmicos;

Segurança operacional: evitam falhas no sistema ao garantir respostas rápidas e eficientes a variações de processo;
Eficiência energética: ao operar com alta precisão, as válvulas reduzem perdas e melhoram o aproveitamento energético.

Tipos de válvulas de controle

Existem diferentes tipos de válvula de controle, cada um com características próprias, como tipo de fluido, faixa de operação e nível de precisão exigido. Conhecer os principais modelos disponíveis é essencial para selecionar a solução mais adequada para cada aplicação industrial.

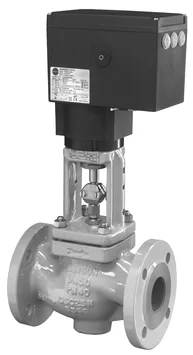

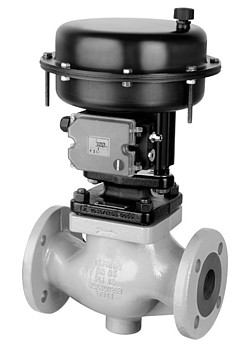

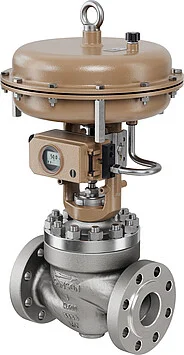

  • Válvula globo: une um atuador de diafragma a uma válvula globo, com abertura e fechamento linear e vedação metal-metal. Atua com alta precisão no controle, sendo indicada para aplicações que exigem regulagem mais fina de fluxo.

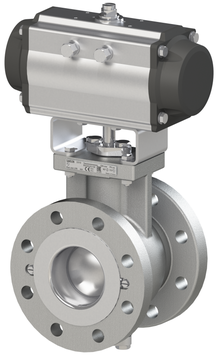

  • Válvula esfera: combina um atuador rotativo com uma válvula esfera, com abertura de 90º. É ideal para operações que exigem controle rápido e eficiente do fluxo.

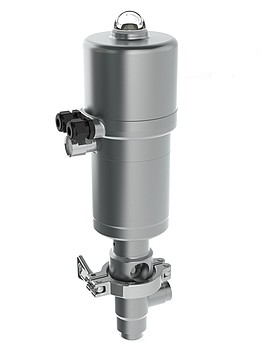

  • Válvula diafragma: utiliza um atuador linear pneumático acoplado a uma válvula diafragma, com abertura linear e retorno por mola. É indicada para fluidos mais sensíveis ou processos que exigem maior vedação.
  • Válvula borboleta: une um atuador rotativo a uma válvula borboleta, com abertura de 90º. Leve e eficiente, é amplamente utilizada em aplicações que demandam controle de grandes volumes de fluido.

Aplicações das válvulas de controle

As válvulas de controle são altamente versáteis e podem ser utilizadas em diferentes processos industriais para regular variáveis como pressão, vazão e temperatura. Sua aplicação varia conforme o tipo de válvula, as características do fluido e as exigências operacionais de cada sistema.

De forma geral, essas válvulas atuam em sistemas de controle em malha aberta, malha fechada ou proporcional, garantindo estabilidade e precisão no controle de processos. Além disso, são amplamente utilizadas no controle de diferentes tipos de fluidos, como óleo, água, gases e vapor, adaptando-se a condições variadas de operação.

Devido a essa flexibilidade, as válvulas de controle estão presentes em diversos setores industriais, de produções químicas ao saneamento básico. Veja a seguir.

  • Indústria química: utilizadas no controle preciso de reações, dosagem de insumos e estabilidade de processos sensíveis.
  • Petróleo e gás: aplicadas no controle de pressão e vazão em oleodutos, refinarias e plataformas, garantindo segurança operacional.
  • Indústria alimentícia: atuam em processos de aquecimento, resfriamento e envase, assegurando qualidade e padronização dos produtos.
  • Indústria farmacêutica: essenciais para manter condições rigorosas de temperatura, pressão e pureza em processos produtivos.
  • Geração de energia: utilizadas no controle de vapor, água e outros fluidos em sistemas térmicos e usinas.
  • Saneamento: aplicadas no controle de fluxo e pressão em sistemas de tratamento e distribuição de água.

Confiabilidade e desempenho das válvulas de controle SAMSON

Em um cenário industrial cada vez mais exigente, que envolve controle de custos, aumento de desempenho e atendimento a normas rigorosas, a confiabilidade dos equipamentos se torna um fator decisivo para a operação.

Nesse contexto, as válvulas de controle da SAMSON se destacam por sua capacidade de operar com precisão e segurança mesmo em condições adversas, atendendo às demandas de diferentes aplicações industriais.

Entre os principais diferenciais das válvulas de controle SAMSON, destacam-se:

  • Design modular: permite a configuração personalizada das válvulas de acordo com as necessidades específicas de cada aplicação, garantindo maior flexibilidade operacional.
  • Redução de custos operacionais: a modularidade facilita a manutenção, reduz a necessidade de sobressalentes e diminui os custos de instalação e operação ao longo do tempo.
  • Alta resistência a condições severas: válvulas projetadas para operar com meios corrosivos e erosivos, altas pressões diferenciais e temperaturas extremas.
  • Tecnologia de estanqueidade avançada: garante vedação eficiente e duradoura, permitindo aplicações em sistemas de vácuo e prevenindo emissões nocivas ao meio ambiente.
  • Conformidade com padrões internacionais: materiais e conexões compatíveis com normas como ANSI, DIN e JIS, assegurando aplicação global.
  • Ampla compatibilidade de atuadores: integração com atuadores elétricos, eletro-hidráulicos e pneumáticos, garantindo desempenho confiável em diferentes faixas de controle.
  • Aplicações em HVAC e controle térmico: soluções adequadas para sistemas de aquecimento, ventilação e ar-condicionado, com alta eficiência e confiabilidade.

FAQ — Perguntas frequentes sobre válvulas de controle

Veja as dúvidas mais comuns sobre as válvulas de controle e seu funcionamento:

O que diferencia uma válvula de controle de uma válvula de bloqueio?

As válvulas de controle regulam continuamente o fluxo de fluidos conforme a necessidade do processo. Já as válvulas de bloqueio são utilizadas principalmente para interromper ou liberar completamente a passagem do fluido.

Quais fluidos podem ser controlados por válvulas de controle?

As válvulas de controle podem operar com líquidos, gases, vapor e outros fluidos industriais, desde que sejam corretamente dimensionadas para as condições de pressão, temperatura e vazão da aplicação.

Qual a importância do dimensionamento da válvula de controle?

O dimensionamento adequado garante maior precisão no controle do processo, reduz o desgaste dos componentes e contribui para aumentar a eficiência operacional e a vida útil do equipamento.

Quais fatores devem ser considerados ao especificar uma válvula de controle?

A especificação deve considerar características como tipo de fluido, pressão, temperatura, vazão, condições de operação e requisitos de vedação. Esses fatores garantem que a válvula ofereça desempenho, segurança e durabilidade na aplicação.

Como aumentar a vida útil das válvulas de controle?

A vida útil pode ser ampliada com especificação correta, manutenção preventiva, monitoramento do desempenho e utilização de componentes compatíveis com as condições de operação.

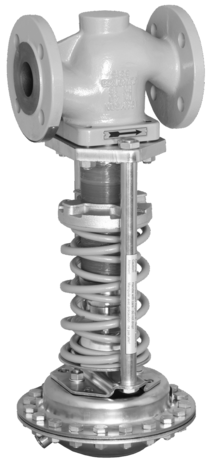

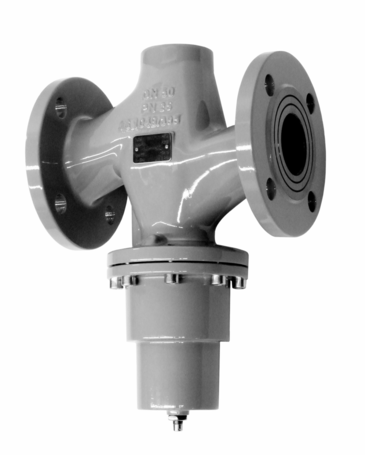

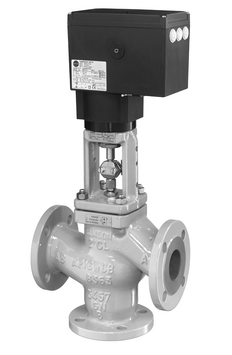

Confira mais sobre Válvula Auto Operada e Válvula 3 vias
