Atuadores para válvulas industriais

Em sistemas de automação industrial, o controle preciso de válvulas é essencial para garantir estabilidade, segurança e eficiência dos processos. Nesse cenário, os atuadores desempenham um papel fundamental ao permitir o acionamento automático dos equipamentos conforme os comandos recebidos pelo sistema de controle.

Responsáveis por transformar sinais de controle em movimento mecânico, os atuadores para válvulas podem realizar movimentos lineares ou rotativos, posicionando a válvula de acordo com os parâmetros definidos para cada aplicação.

A escolha do atuador adequado depende das características do processo, do tipo de válvula utilizada e das necessidades operacionais do sistema. Por isso, existem diferentes modelos disponíveis, como atuadores pneumáticos e elétricos, desenvolvidos para atender aplicações industriais específicas.

O que é um atuador?

Um atuador é um dispositivo responsável por converter uma fonte de energia em movimento mecânico. Em válvulas industriais, esse movimento permite abrir, fechar ou modular a posição do elemento de controle conforme as necessidades do processo.

O atuador pode produzir movimento linear ou rotativo e trabalhar com diferentes fontes de energia. A configuração adequada depende do tipo de válvula, da força ou torque necessário, da velocidade de atuação e das condições da instalação.

Tipos de atuadores para válvulas

Cada tipo de atuador de válvula funciona de maneira diferente, utilizando determinado tipo de energia que depois se transforma em energia mecânica. A escolha do modelo ideal depende das características da aplicação, do tipo de válvula utilizada e das condições operacionais do sistema.

Entre os principais tipos de atuadores para válvulas estão os modelos pneumáticos e elétricos. Veja a seguir mais detalhes sobre cada modelo fabricado pela SAMSON:

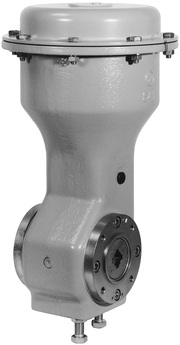

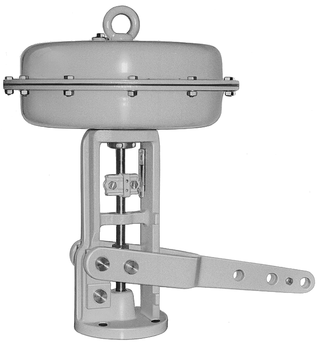

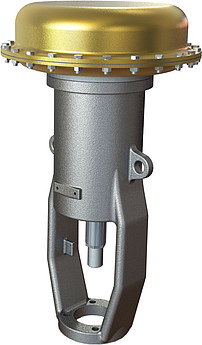

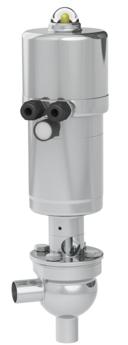

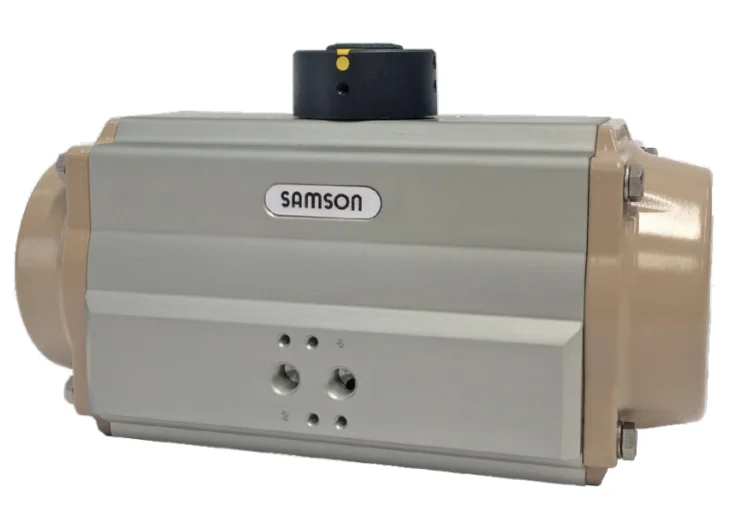

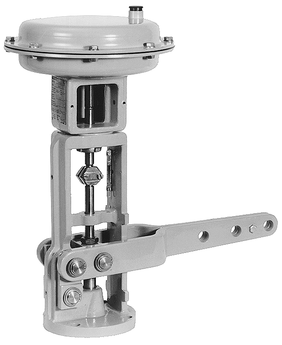

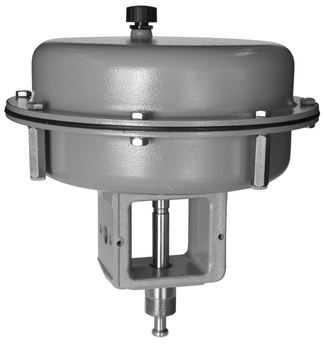

Atuadores pneumáticos

Os atuadores pneumáticos utilizam a energia do ar comprimido para produzir movimento mecânico. Conforme a construção, o ar atua sobre componentes como diafragmas ou pistões, gerando a força ou o torque necessário para movimentar a válvula.

Em determinadas configurações, o ar comprimido atua sobre um diafragma ou pistão e provoca seu deslocamento. Esse movimento é então transmitido à válvula, permitindo realizar abertura, fechamento ou posicionamento conforme as necessidades do processo.

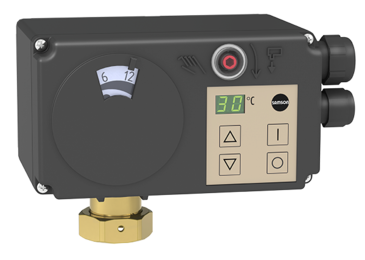

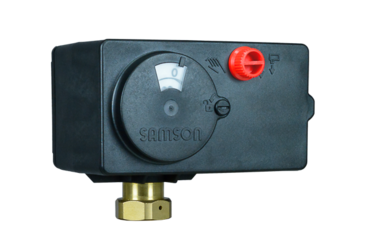

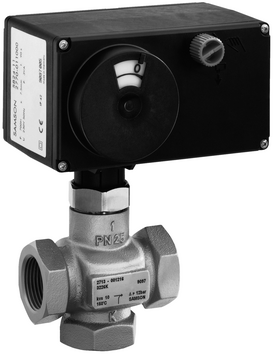

Atuadores elétricos

Já os atuadores elétricos transformam energia elétrica em movimento mecânico, que pode apresentar diferentes características conforme a construção e a aplicação do equipamento. Esse tipo de solução é indicado para aplicações que exigem precisão no posicionamento, integração com sistemas digitais de automação e maior controle sobre o funcionamento da válvula.

Como funcionam os atuadores para válvulas?

O funcionamento de um atuador para válvula depende da fonte de energia utilizada para gerar o movimento necessário ao acionamento do equipamento. Esse movimento pode ser linear, quando ocorre por deslocamento em linha reta, ou rotativo, quando envolve um giro para controlar a posição da válvula.

Ao receber um comando do sistema de automação, o atuador transforma esse sinal em ação mecânica, movimentando a válvula até a posição desejada para manter o processo dentro dos parâmetros definidos.

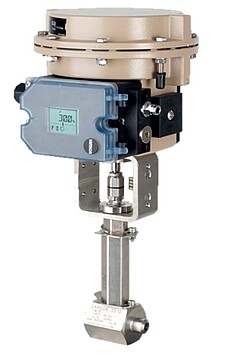

Em aplicações de controle modulante, o atuador também pode trabalhar em conjunto com um posicionador. Esse dispositivo acompanha a posição da válvula e auxilia o conjunto a atingir a abertura correspondente ao sinal enviado pelo sistema de controle.

Qual é a diferença entre atuador linear e rotativo?

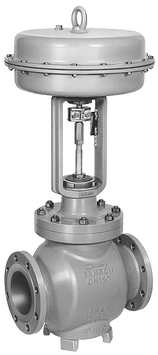

O atuador linear produz movimento em linha reta e pode ser utilizado, por exemplo, em diferentes configurações de válvulas globo. Nesse caso, o deslocamento do atuador movimenta a haste responsável por posicionar o elemento interno da válvula.

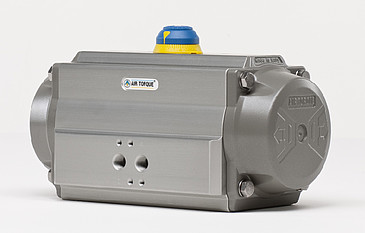

Já o atuador rotativo gera movimento angular, geralmente utilizado em válvulas cujo elemento de fechamento também executa rotação, como determinadas válvulas de esfera e borboleta.

A escolha entre atuador linear e rotativo deve acompanhar a construção da válvula e considerar fatores como curso, ângulo de rotação, força ou torque e dinâmica exigida pelo processo.

Função e aplicações de um atuador para válvula

Um atuador tem a função de garantir que o processo industrial seja controlado com precisão, já que é ele quem executa a abertura, o fechamento ou o ajuste da válvula de acordo com o comando recebido. Ao transformar sinais de controle em movimento mecânico confiável, o atuador permite que a válvula responda de forma rápida e consistente, mantendo a eficiência e a estabilidade da operação.

Sua aplicação é essencial em setores como química, petroquímica, papel e celulose, saneamento e geração de energia, onde o controle seguro do fluxo de fluidos é indispensável. Além desses segmentos, os atuadores também são utilizados em aplicações que envolvem controle de vapor, gases e líquidos em diferentes etapas dos processos industriais, sempre que há necessidade de automação e precisão operacional.

Como escolher um atuador para válvula?

A escolha adequada de atuadores para válvulas deve considerar diferentes fatores técnicos para garantir compatibilidade e eficiência no processo.

Entre os principais critérios de avaliação estão:

• Tipo de válvula utilizada;
• Movimento necessário para acionamento, linear ou rotativo;
• Fonte de energia disponível;
• Força ou torque exigido pela aplicação;
• Condições ambientais e operacionais do sistema;
• Velocidade de atuação necessária;
• Frequência de acionamento;
• Posição requerida em caso de perda de energia ou sinal de controle;
• Necessidade de integração com posicionadores e outros acessórios de automação.

Um dimensionamento correto reduz o risco de problemas relacionados à seleção do atuador, melhora o desempenho do conjunto e contribui para aumentar a vida útil dos equipamentos envolvidos.

FAQ — Perguntas frequentes sobre atuadores para válvulas

Confira algumas dúvidas comuns relacionadas à aplicação, compatibilidade e funcionamento desses equipamentos em sistemas industriais.

1. Um atuador pode ser instalado em uma válvula já existente?

Sim. Em muitos casos, os atuadores podem ser integrados a válvulas já instaladas, desde que sejam avaliadas características como modelo da válvula, torque ou força necessária, tipo de acionamento e condições de operação do processo.

Também é importante verificar a compatibilidade mecânica entre válvula e atuador, o espaço disponível para instalação e os acessórios necessários para realizar a adaptação.

2. O que significa ação de falha em um atuador de válvula?

A ação de falha define o comportamento do atuador em situações de perda de energia ou sinal de controle. Dependendo da aplicação, o equipamento pode ser configurado para abrir, fechar ou permanecer em uma posição segura, contribuindo para a proteção do processo.

As possibilidades de ação de falha variam conforme a tecnologia, a construção e a configuração do atuador, por isso devem ser avaliadas de acordo com os requisitos de cada aplicação.

3. Qual é a vida útil de um atuador industrial?

A vida útil de um atuador depende de fatores como condições de operação, frequência de acionamento, ambiente de instalação e qualidade da manutenção realizada. A escolha correta do equipamento e inspeções periódicas contribuem para aumentar sua durabilidade.

4. Atuadores podem ser utilizados em ambientes severos?

Sim. Existem modelos desenvolvidos para operar em condições industriais exigentes, incluindo ambientes com altas temperaturas, vibrações, poeira ou outros fatores que podem impactar o desempenho dos equipamentos.

A adequação deve ser confirmada nas especificações do modelo, considerando também aspectos como grau de proteção, materiais, atmosfera do local e limites de temperatura.

5. É necessário realizar manutenção em atuadores de válvulas?

As necessidades de inspeção e manutenção dependem da tecnologia, do modelo, da frequência de acionamento e das condições de operação. Alguns atuadores possuem componentes concebidos para reduzir intervenções de manutenção, enquanto outros exigem verificações periódicas específicas.

Seguir as recomendações técnicas do equipamento e acompanhar alterações de desempenho ajuda a preservar o funcionamento adequado do conjunto formado pela válvula e pelo atuador.
